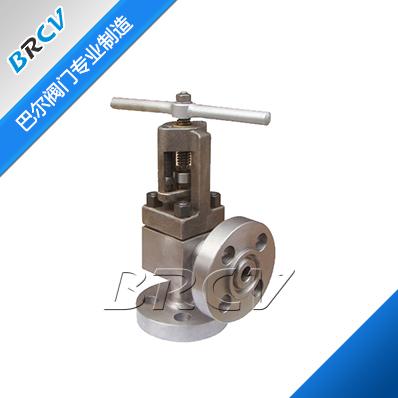

J47Y不銹鋼高壓角式截止閥
圖片展示

產品描述
產品型號：
產品特點：
詳細介紹
一、J47Y不銹鋼高壓角式截止閥簡介：

角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

J47Y不銹鋼高壓角式截止閥優點：

1.結構簡單，制造和維修比較方便。
2.工作行程小，啟閉時間短。
3.密封性好，密封面間磨擦力小，壽命較長。
J47Y不銹鋼高壓角式截止閥缺點：

1.流體阻力大，開啟和關閉時所需力較大。
2.不適用于帶顆粒、粘度較大、易結焦的介質。
3.調節性能較差。
J47Y截止閥不銹鋼高壓角式的安裝與維護應注意以下事項：

1.手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2.手輪、手柄及偉動機構，不允許作起吊用。
3.介質的流向應與閥體所示箭頭方向一致。
J47Y高壓角式不銹鋼截止閥選用原則：

1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。

J47Y不銹鋼高壓角式截止閥性能范圍

型號

公稱
壓力

試驗壓力

工作溫度
(℃)

適用介質

強度(水)

密封(水)
空氣(MPa)

低壓密封
空氣(MPa)

J44W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRIC ACID

硝酸類

J44W-25P(R)

2.5

3.8

2.8

0.6

≤200

ACETIC ACID

醋酸類

J44W-40P(R)

4.0

6.0

4.4

0.6

≤200

NITRIC ACID

硝酸類

J47Y不銹鋼高壓角式截止閥主要零件材料

零件名稱

材料

閥體、閥蓋

Cf8、CF3、CF8M、CF3M

閥瓣

304、304L、316、316L

閥桿

304、304L、316、316L

閥桿螺母

鋁鐵青銅 Al bronze

手輪

灰鑄鐵、可鍛鑄鐵

J47Y不銹鋼高壓角式截止閥主要外形及結構尺寸

DN

L

D

D1

D2

f

b

zxφd

Do

H1

H2

20

75

105

75

50

3

16

4xφ14

90

188

205

25

80

115

85

53

3

16

4xφ14

100

250

275

32

90

135

100

66

3

18

4xφ18

120

275

303

40

100

145

110

70

3

18

4xφ18

140

303

343

50

115

160

125

90

3

20

4xφ18

160

310

350

65

145

180

145

117

3

20

4xφ18

180

337

372

80

155

195

160

130

3

22

8xφ18

220

425

490

100

175

215

180

150

3

24

8xφ18

240

435

515

125

200

245

210

173

3

24

8xφ18

280

500

585

150

240

280

240

200

3

24

12xφ23

320

554

640

200

300

335

295

248

3

27

12xφ23

400

718

868
